樹脂の切削加工における「加工バリ」「精度出し」にお困りの加工メーカー様に朗報！

切削加工用に特化した、特殊フィラー配合の
『快削・バリ取りラクちん加工素材』をご紹介いたします

快削性樹脂素材のメリット

加工バリが出難く、切粉も粘らず除去が容易
加工時の割れや欠けを低減
微細加工や高精度な加工仕上げが必要な治工具などに最適
カーボン繊維やガラス繊維の強化素材より、加工ツールへのダメージが少なく、交換頻度を抑えることができる
エンドミル加工では、刃物の逃げによるテーパの発生を抑制できる
加工後の表面仕上がりが良く、面粗度を出やすい

従来素材と比較して、約30%のコスト低減を実現

(弊社実績による参考値で、材質や形状等により異なります)

お取引の基本的な流れ

テスト加工応用事例

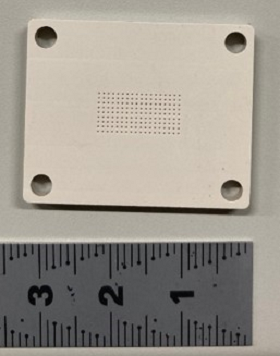

①穴あけ加工の応用比較

・狭ピッチ　縦横ピッチ0.65㎜、微細孔Φ0.12㎜×深さ0.2mm、9×18＝162孔、加工後エアブローのみ　

※加工条件は一律同条件です

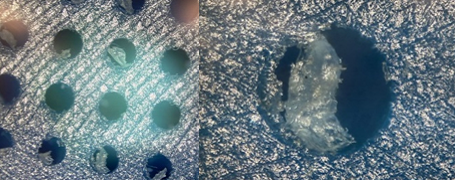

ナイロン市販材

切粉が残る

当社快削材:PPSベース

切粉が残らない

当社快削材:PEEKベース

切粉が残らない

事例の加工条件

加工方法	工具タイプ	工具型番	回転数 rpm	送り速度 mmpm	刃あたり送り	Z Lv step
穴あけφ0.35	超硬ドリル φ0.35	サイトウ製作所 ADRS	8000	50	0.0236	0.1
穴あけφ0.12	超硬ドリル φ0.12	サイトウ製作所 ADRS	8000	50
面取り45	スポットドリル φ0.35	サイトウ製作所 V-ADPF	8000	50		0.03

②テストピースの加工例

・形状

・一般材との面粗さ比較

ベース	POM		PA66		PEEK		ナイロン市販材
壁面粗さ (Ra/Rz)	当社快削材	GF25%	当社快削材	GF30%	当社快削材	非強化
ドリル穴内径	0.09 / 0.6	0.39 / 3.4	0.12 / 0.2	0.27 / 2.2	0.09 / 0.7	0.12 / 1.4	0.22 / 1.4
櫛歯A(先)	0.53 / 3.0	1.82 / 10.8	1.16 / 6.6	2.44 / 13.2	0.87 / 4.9	1.29 / 7.1	2.49 / 14.6
櫛歯B(後)	0.45 / 3.1	2.34 / 16.3	1.14 / 5.8	2.45 / 14.8	0.98 / 4.8	1.64 / 8.3	2.04 / 11.5

テストピース：加工条件

加工部位	加工方法	工具タイプ	工具型番	回転数 rpm	送り速度 mmpm	刃あたり送り	Z Lv step	S step幅	S step数
①櫛歯	0.1残し輪郭荒加工	超硬エンドミル φ1.0-5	日進工具 MHR230	7400	700	0.0472	0.5	0.1	1
①櫛歯	輪郭仕上げ加工	超硬エンドミル φ0.5-5	日進工具 MHR230	7800	300	0.0192	0.2
②長孔加工	ポケット加工	超硬エンドミル φ0.5-5	日進工具 MHR230	7800	300	0.0192	0.2	0.07	複数
③φ0.7孔開け	ドリル加工	超硬ドリル φ0.7	サイトウ製作所 ADRS	3000	180		0.3
④微細リブ	ポケット加工	超硬エンドミル φ1.0-3	日進工具 MHR230	7400	350		0.2	0.5	複数

※加工条件は全て同一律同条件にて実施

対応可能樹脂素材

標準素材寸法：φ30,40,50,60,80

※長さはご要望に応じます

切削樹脂素材　特性表

※数値は代表物性値であり、保証値ではありません。弊社素材以外のエンプラ物性値はCAMPUS https://www.campusplastics.com/より参照

ベース		POM		PA66		PEEK		PPS		ナイロン市販材
グレード	単位	当社快削材	GF25%	当社快削材	GF30%	当社快削材	非強化	当社快削材	GF40%
比重		1.68	1.59	1.38	1.37	1.58	1.3	1.6	1.66	1.16
吸水性	%	0.2	0.29	1	0.6	0.02	0.5	0.02	0.01	0.8
引張強さ	MPa	111	136	119	190	116	96	78	185	96
破断伸び	%	3.5	2.8	3.7	2.5	4.4	30	2.2	1.8	30
曲げ強さ	MPa	169	200	177	275	248	150	120	260	110
曲げ弾性率	GPa	8.8	8.5	7.5	9	9.9	3.5	7.1	13	3.5
荷重たわみ温度(1.8MPa)	℃	153	162	190	255	280	155	245	265	200
ロックウェル硬度		M90	M79	M77	R118	M106	M98	M104	M100	R120

MOQ、リードタイム、テストピースのご要望等、お気軽にお問合せください
